" Inverto LNBF QUAD UNIVERSAL HOME PRO  IDLH-SNL410-HMPRO-OPN

 Descrição para " Inverto LNBF QUAD UNIVERSAL HOME PRO  IDLH-SNL410-HMPRO-OPN "

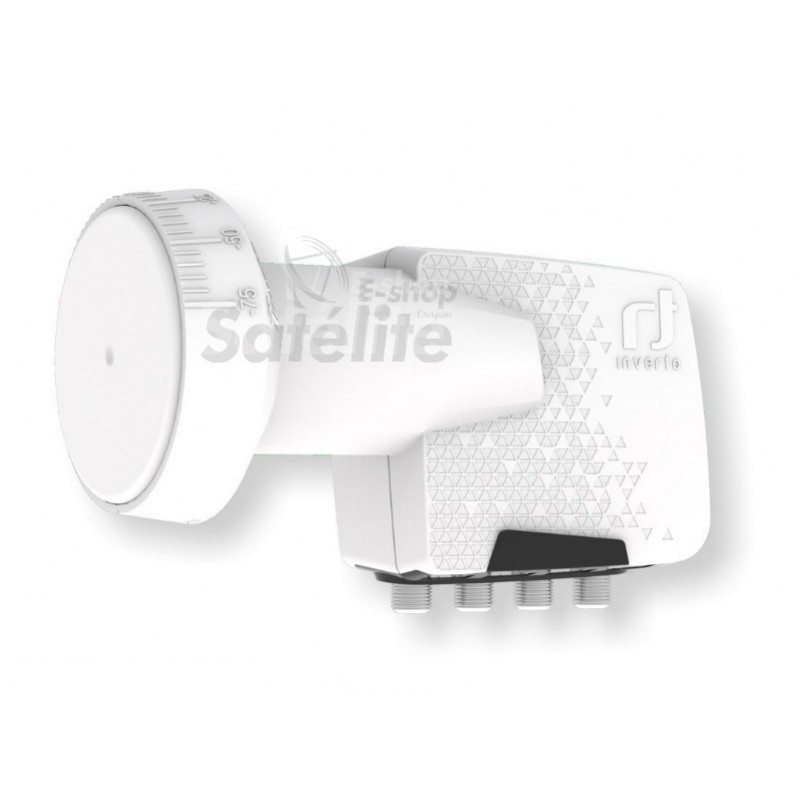

INVERTO HOME Pro Quad Universal 40mm PLL LNB

Especialmente projetado para atender a demanda do mercado global de DTH para LNBs competitivos e protegidos por 4G / LTE. Com a mais recente tecnologia de chipset e design de guia de ondas, este LNB oferece recursos de recepção otimizados. Permite a recepção de televisão por satélite e rádio a partir de um satélite e a sua distribuição a um descodificador. O LNB suporta transmissões HD e UHD, possui excelentes níveis de RF, baixíssimo consumo de energia e é projetado para suprimir de forma ideal a interferência de sinais 4G / LTE. Projetado e fabricado com os mais altos padrões de qualidade na indústria para atender às especificações rigorosas, este LNB é uma solução ideal para os operadores de DTH em todo o mundo de transmissão por satélite.

Principais características:

Ruído de fase baixa, compatível com DVB-S2 (HD e UHD)

Figura de baixo ruído

Baixo consumo de energia

Supressão de polarização cruzada alta

Estabilidade de alta freqüência

Dados técnicos:

Faixa de freqüência de entrada 10,7 GHz ~ 12,75 GHz

Faixa de freqüência de saída 950 MHz ~ 2150 MHz

Freqüência do Oscilador (LO) Lowband 9,75 GHz

Freqüência Alta do Oscilador (LO) 10,6 GHz

Número de ruído 0,3 dB typ. (0,7 dB max.)

Precisão da frequência LO a 25 ° C ± 500 kHz max.

Desvio de temperatura LO ± 1,0 MHz máx.

Ruído de fase do oscilador (LO) (10 kHz) -80 dBc / Hz max.

Amplificação 55 dB min.

Ganho de oscilação (largura de banda de 26 MHz) ± 0,75 dB

Variação de ganho (em banda completa) ± 4 dB

Rejeição de imagem 40 dB min.

Produtos de intermodulação de 3ª ordem - ICP3 10 dBm min.

1 dB ponto de compressão (na saída) 0 dBm min.

Supressão de polarização cruzada 22 dB min.

Sinal de controle Ca (V) 11,0 V ~ 14,0 V

Sinal de controle Cb (H) 16.0 V ~ 20.0 V

Sinal de controle Cc (comutação de banda) 22 kHz ± 4 kHz, 0,4 V ~ 0,8V pp

Saída VSWR 2.5: 1

Interferência em banda -60 dBm max.

Consumo atual 95 mA

Temperatura de funcionamento -30 ° C ~ +60 ° C

Impedância de saída 75 o

Conexão de saída tipo F (w)

Relação Antecedentes F / D 0,6

Peso 221 g

Dimensões Embalagem (L x L x A) 15,5 cm x 9,1 cm x 7,6 cm

Embalagem de peso 0,281 kg

O escopo de fornecimento:

1x INVERTO HOME Pro Quad Universal 40mm PLL LNB

- GARANTIA: 90 dias por defeito de fabricação.
