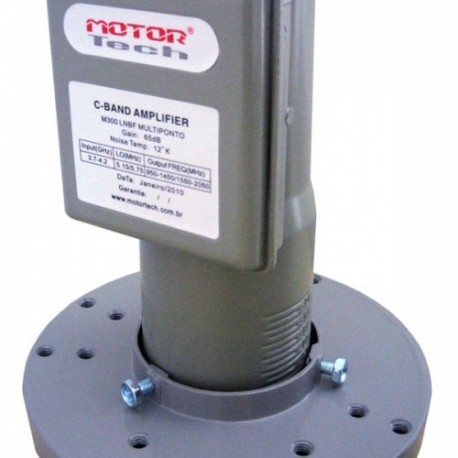

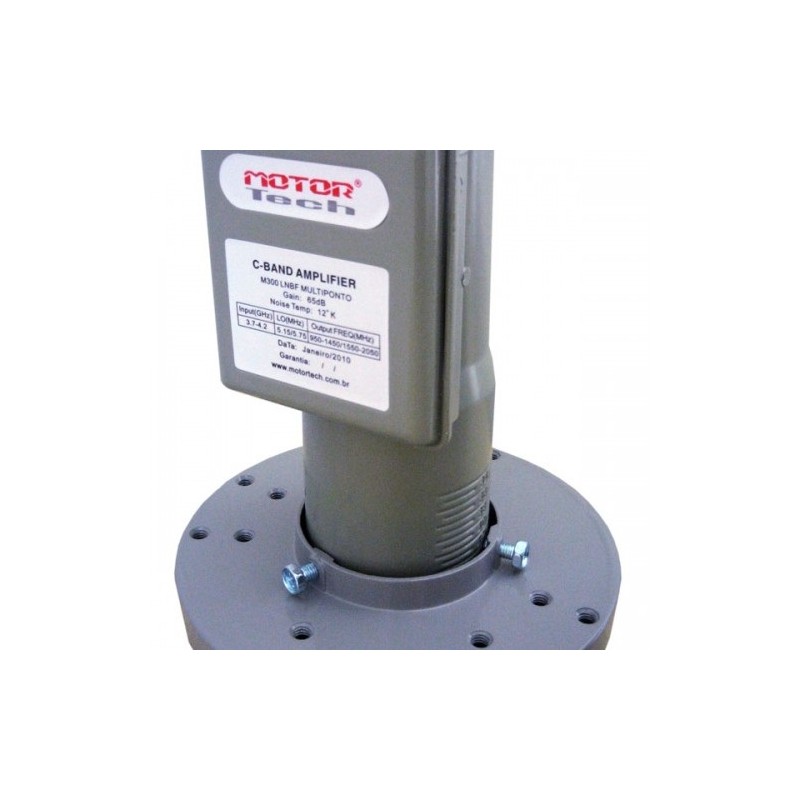

LNBF Multiponto Motortech®

Características

Frequência de Entrada: 3.7-4.2 GHz

L.O Fequência:   V: 5.150 GHz    H: 5.750 GHz

Frequência Estabilidade: ± 2 MHz (-40°C~+ 70° C)

L.O Fase Ruído: -55dBc/Hz@ 1kHz / -85 dBc/Hz @10kHz / -105 dBc/Hz @100kHz

Vazamento de entrada Local: -50dBm

Frequência de Saída:   V: 950 ~ 1450MHz   H: 1550 ~ 2050MHz

Conversão de Ganho: 55dB (Min in 3.7GHz) ~ 70dB (Max)

Rejeição Polarização Cruzada: 18dB (Min)

Ganho Nivelamento: ± 1dB/36MHz  10dB toda banda  3,5GHz Interferência Sinal

Filtro Rejeição: >30dB

VSWR Saída: 2.5:1

Espúrio Saída: -60dBm (Min)

Detalhes

Temperatura de ruído: 12K (Typ) / 35K (Max)

Alimentação: 13~24V/250mA (Max)

Rejeição de Imagem: 50dB (Min)

Potência de saída: +5dBm (at 1 dB compression)

Conector de saída: "F" Tipo Femea 75 Ohms

Se Conector de Entrada: Wave Guide WC-229

Temperatura de operação: -40°C ~ +70°C

A ligação do LNBF multiponto é feita utilizando um cabo coaxial até o Divisor de Alta Freqência e depois terá a saída individualmente para os Receptores FTA.

No sistema Multiponto a polaridade Vertical e Horizontal se faz por Frequência.

As frequências dos canais Verticais são ajustados 600 Mhz acima do sistema monoponto e deve ser Configurado no Recepor FTA. (5150/5750)

Este Modelo e Fabricantede de LNBF Multiponto, poderá ligar até 12 Receptores FTA/TV independentes e com uso de Divisores de Alta Frequência.



Importante: Sempre manter a alimentação do equipamento desenergizado ao mexer nas conexões.
