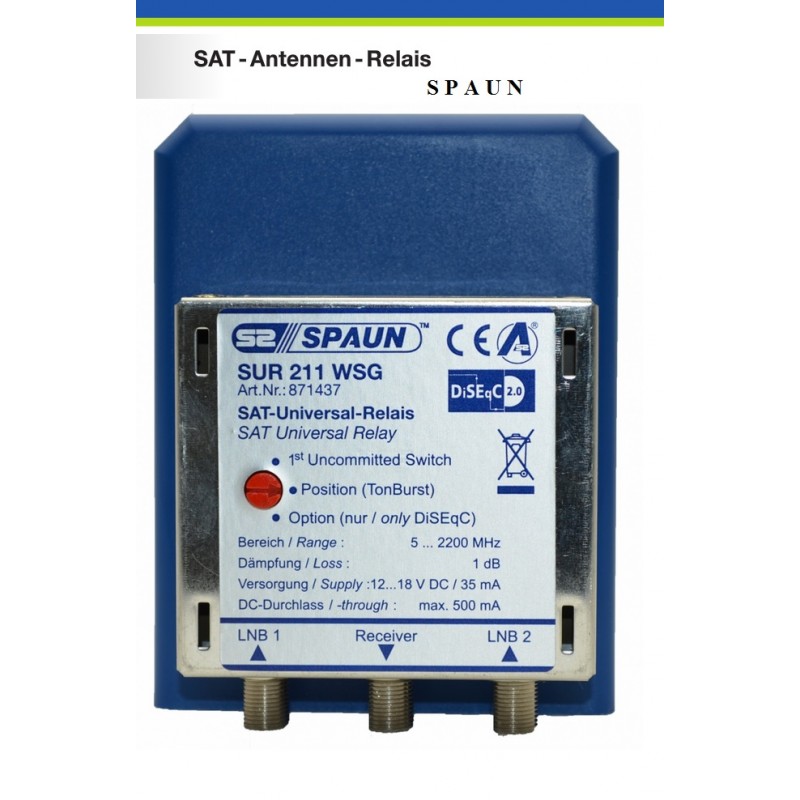

SUR 211 F / SUR 211 WSG:

Relé com duas entradas e uma saída RF RF.
Por um interruptor de 3 posições, o sinal de controle para o relé responde, ser estabelecida.

Há três modos para escolher:
1. O relê em resposta ao sinal de controlo "não confirmada interruptor 1", que está disponível a partir de DiSEqC 1.1. É adequado para 2 x 16 SAT IF níveis ou posições orbitais 2 x 4 de interconexão.

2. A "posição" DiSEqC sinal de comutação ou para trás compatível com o analógico Toneburst.

3. O DiSEqC sinal de comutação "Option" (neste sinal de comutação, não há, sinal de comutação analógico para baixo compatível).

ATENÇÃO: O receptor deve no Setup oferecem a possibilidade de programar os sinais DiSEqC 1.1 explicitamente.

  Sinais DiSEqC remoto de tensão eo tom 22 kHz são comutadas para o caminho RF selecionado.

ESPECIFICAÇÕES:

Faixa de Frequencia:  5 ... 2200 MHz
Entradas:  2
Saídas:  1
Atraves de Perda máx:. 1 dB
Age Nando Terr Isolamento:> 40 dB
Isolamento de comutação SAT:> 26 dB
Power Pass: máx. 500 mA
Comutação do Sistema utilizando Comandos DiSEqC
1 Uncommitted: posição Opção
Corrente do receptor max.: 35 mA
Temperatura ambiente: -20 ... + 50 ° C
Dimensões (mm): 90 x 112 x 40
